나의 첫번째 논문 쓰기

3장. Figure 작성하기 — 시각화로 생각하기

논문을 쓸 때 가장 먼저 해야 할 일은 무엇일까? Introduction을 쓰는 것? 방법론을 정리하는 것? 아니다. Figure를 그리는 것이다.

보통 우리는 데이터 분석을 하고 결과가 나오면, 그 즉시 시각화를 한다. 생선된 플롯과 결과를 정리해서 미팅 슬라이드를 만든다. 이 슬라이드에서 Figure에 들어갈 내용을 구성해서, Figure 파일을 작성해본다.

처음 그리는 Figure는 완벽하지 않아도 된다. 오히려 완벽하지 않은 상태에서 Figure를 그려보는 것이 논문 작성의 핵심이다. Figure를 그리는 과정은 단순히 ‘그림을 만드는 것’이 아니라, 논문의 구조를 설계하고, 논리를 점검하고, 부족한 부분을 발견하는 과정이다.

많은 학생들이 “결과가 완벽해지면 그때 Figure를 그리겠다”고 생각한다. 하지만 이것은 논문 쓰기를 10배 더 어렵게 만드는 접근이다. Figure는 논문의 골격이다. 골격 없이 살을 붙이려고 하면, 결국 무너진다.

Figure는 논문의 설계도다

Figure를 먼저 그리면, 논문의 전체 구조가 눈에 보인다. 우리는 보통 하나의 Results 섹션에 하나의 Figure를 만든다. 보통 4개에서 7개 사이이다. 먼저 Figure 1부터 Figure 7까지 대략적인 흐름을 스케치해보자. 각 Figure가 어떤 질문에 답하고, 어떤 데이터를 보여줄지 정하는 것이다.

이 단계에서 모든 패널이 완성될 필요는 없다. 어떤 패널은 “아직 분석 중”이어도 괜찮다. 중요한 것은 Figure의 전체 구조를 먼저 잡는 것이다.

예를 들어, 자폐 스펙트럼장애(Autism Spectrum Disorder, ASD) 유전학 연구를 한다고 가정해보자 (Kim et al. 2025, Genome Medicine). 논문의 핵심 질문이 “de novo variant가 ASD 표현형에 미치는 영향은 가족 내 유전적 배경을 고려했을 때 어떻게 달라지는가?”라면, Figure 구성은 다음과 같이 설계할 수 있다:

Figure 1: 가족 내 표현형 편차(WFSD)의 개념과 측정 방법
Figure 2: WFSD를 사용한 유전자 발견 및 pathway 분석
Figure 3: De novo variant의 신경발달 프로파일에 대한 효과 크기
Figure 4: 가족 간 표현형 가변성이 큰 유전자 발굴

이렇게 Figure의 골격을 먼저 세우면, 논문의 논리가 명확해진다. 각 Figure가 하나의 주장을 담고, 그 주장들이 순서대로 연결되어 전체 스토리를 구성한다.

얼개부터 그려라: 초안 Figure의 힘

처음 논문을 쓰는 학생들이 가장 많이 하는 실수는 완벽한 결과가 나올 때까지 Figure를 그리지 않는 것이다. “이 분석이 끝나면”, “저 데이터가 추가되면” 하면서 Figure 작성을 미룬다. 그러다 보면 논문 쓰기 자체가 막막해진다.

Figure는 얼개(scaffold)부터 그려야 한다. 모든 패널이 완성되지 않아도 괜찮다. 빈 공간에 “Panel C: 분석 진행 중”이라고 적어두고, 나머지 패널부터 채워나가면 된다.

초안 Figure를 만들면, 논문 작성이 빠르게 진행된다. 그렇게 짜여진 구성에서 어떤 결과가 부족한지 즉시 보인다. 하나의 Figure 안에 존재하는 패널들 간 논리적 연결이 자연스러운지 점검할 수 있다. 지도교수나 공동저자와 논의할 구체적인 자료가 생긴다.

예를 들어, Figure 1의 초안을 그릴 때 Panel A (부모-자녀 SRS 상관관계), Panel B (WFSD 계산 방법)는 이미 완성했지만, Panel C와 D는 아직 분석 중일 수 있다. 그래도 괜찮다. 빈 패널에 placeholder를 넣어두고 전체 구조를 먼저 확인하는 것이 중요하다.

library(ggplot2)
library(cowplot)

# Panel A: 완성된 plot
pA <- ggplot(family_data, aes(parent_SRS, child_SRS, color = group)) +
  geom_point() +
  theme_bw() +
  labs(title = "A. Correlation of SRS scores within family")

# Panel B: 완성된 schematic
pB <- ggplot() +
  theme_void() +
  annotate("text", x = 0.5, y = 0.5, label = "B. WFSD calculation", size = 5)

# Panel C와 D: Placeholder (아직 분석 중)
placeholder_C <- ggplot() +
  theme_void() +
  annotate("text", x = 0.5, y = 0.5,
           label = "C. SRS deviation by genetic subgroup\n(분석 진행 중)",
           size = 4, color = "grey60")

placeholder_D <- ggplot() +
  theme_void() +
  annotate("text", x = 0.5, y = 0.5,
           label = "D. SRS deviation by gene category\n(분석 진행 중)",
           size = 4, color = "grey60")

# 4개 패널을 하나로 조합
fig1_draft <- plot_grid(pA, pB, placeholder_C, placeholder_D,
                        ncol = 2, align = "hv")

ggsave("Figure1_draft.pdf", fig1_draft, width = 10, height = 8)

이렇게 초안을 만들면, 전체 Figure의 균형과 흐름을 미리 볼 수 있다. Panel C와 D의 분석이 완료되면, placeholder를 실제 plot으로 교체하기만 하면 된다.

Figure 의 구성요소

과학 논문의 Figure는 대부분 multi-panel 구조를 가진다. 예를 들어 Figure 1은 Figure 1A, 1B, 1C, 1D처럼 여러 패널로 구성된다. 각 Figure는 결과 섹션과 1:1로 대응하며, 섹션의 제목은 Figure의 결론을 요약한 문장으로 한다. 즉, Figure 1은 섹션 1의 결과를 시각화한 구조이고, 그 안의 A~D 패널은 스토리를 단계적으로 전개한다. 논문을 쓰기 전, 먼저 4–6개의 Figure를 설계한다. 이때 각 Figure가 어떤 질문에 답하고, 어떤 데이터를 보여줄지를 명확히 정리하면 논문의 전체 흐름이 자연스럽게 잡힌다.

Kim et al. 2025 논문의 Figure 1을 보자:

이 Figure는 “가족 내 표현형 편차를 통해 de novo variant의 효과를 더 정확하게 측정할 수 있다”는 하나의 메시지를 담고 있다:

Panel A: 부모와 자녀의 SRS 점수 간 상관관계를 보여준다
Panel B: WFSD (within-family standard deviation) 계산 방법을 도식화한다
Panel C: 유전자형 subgroup별로 SRS deviation 분포를 비교한다
Panel D: ASD/DD 관련 유전자 카테고리별로 효과 크기를 층화한다

각 패널이 독립적으로 존재하는 것이 아니라, A → B → C → D 순서로 논리가 전개된다. 이것이 좋은 multi-panel Figure의 특징이다.

섹션 제목 예시:

❌ 나쁜 예: “Results 1: SRS scores and de novo variants”
✅ 좋은 예: “Family-based analyses explain varying phenotype outcomes of a de novo mutation”

섹션 제목이 Figure의 결론과 정확히 일치한다. 독자는 제목만 읽어도 무엇을 보여줄지 예상할 수 있다.

Figure를 그리기 전, 손으로 그려보면서, 스케치를 할 수 있다.

나는 논문을 쓸 때, 종종 손으로 그림을 그려서 Figure에 들어갈 구성요소를 구상한다.

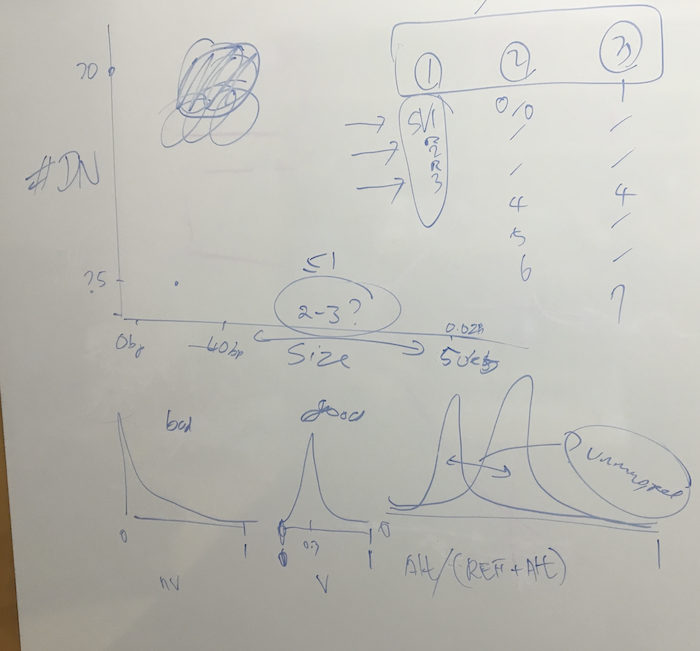

손으로 Figure 그리기

낙서와 같은 이런 그림은 내용을 전개할 상상을 하게 만든다.

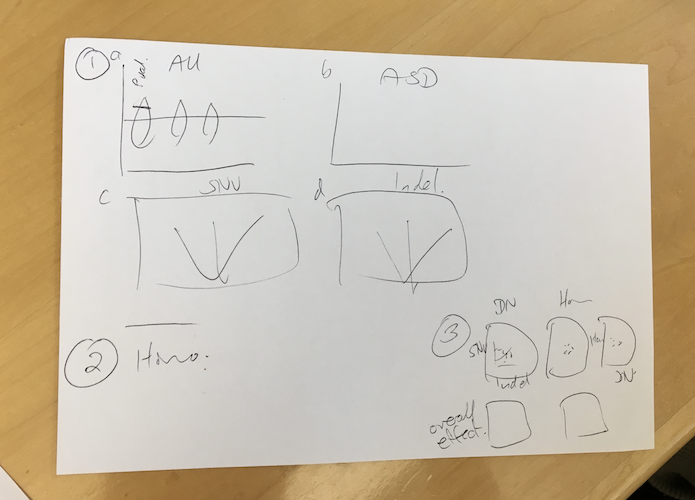

손으로 Figure 그리기

MBTI가 극 N은 상상을 멈출 수 없어..

나는 학부수업에서 프로그래밍을 가르칠 때, descriptive stat 부분에서 꼭 손으로 그림을 그리는 방식을 가르친다. 이 과정은 데이터를 전달하는 방식을 생각해보게 만들고, plot을 만드는 접근을 쉽게 만든다. Script를 작성할 때도 도움이 된다. 요즘은 이런 그림을 GPT에게 보여주고, input 파일을 올려주면, 적절한 코드를 작성해주기도 한다. 세상이 참 좋아졌다.

멀티패널은 꼭 Script로 그려야 한다.

처음 논문을 쓰는 학생들이 가장 흔히 하는 실수는 분석 결과를 여러 장 출력해 PowerPoint나 Illustrator에서 조합하는 것이다. 제발, 절대로 이렇게 하지 말아달라. 이 방식은 당장은 편하지만, 여백·폰트·비율이 제각각이라 최종 완성까지 10배 이상 시간이 걸린다.

따라서 Figure는 처음부터 script → plot → Illustrator 편집 순서로 제작해야 한다. R의 ggplot2와 cowplot을 활용하면 모든 패널을 동일한 환경에서 출력할 수 있다. 여기서 중요한 것은 재현성과 통일성이다.

예시: 기본 multi-panel Figure 작성

library(ggplot2)
library(cowplot)

# 공통 theme 정의 (모든 패널에 적용)
theme_paper <- function() {
  theme_bw(base_size = 10) +
    theme(
      panel.grid.minor = element_blank(),
      plot.title = element_text(face = "bold", size = 11),
      axis.title = element_text(size = 9),
      legend.position = "right"
    )
}

# Panel A: Scatter plot
pA <- ggplot(family_data, aes(parent_SRS, child_SRS, color = dnv_status)) +
  geom_point(alpha = 0.6, size = 1.5) +
  geom_smooth(method = "lm", se = TRUE) +
  scale_color_manual(values = c("green4", "orange2", "purple3")) +
  labs(title = "A",
       x = "SRS of parents",
       y = "SRS of offsprings") +
  theme_paper()

# Panel B: Distribution histogram
pB <- ggplot(wfsd_data, aes(WFSD, fill = group)) +
  geom_histogram(alpha = 0.7, position = "identity", bins = 30) +
  scale_fill_manual(values = c("purple3", "green3")) +
  labs(title = "B",
       x = "Within-family SD (WFSD)",
       y = "Number of individuals") +
  theme_paper()

# Panel C: Boxplot by genetic subgroup
pC <- ggplot(genetic_subgroup, aes(group, WFSD, fill = group)) +
  geom_boxplot(outlier.size = 0.5) +
  scale_fill_manual(values = c("red3", "orange2", "green3")) +
  labs(title = "C",
       x = "",
       y = "Within-family SD (WFSD)") +
  theme_paper() +
  theme(axis.text.x = element_text(angle = 45, hjust = 1))

# Panel D: Gene category stratification
pD <- ggplot(gene_category, aes(gene_type, WFSD, fill = variant_type)) +
  geom_bar(stat = "identity", position = "dodge") +
  scale_fill_manual(values = c("darkred", "orange2")) +
  labs(title = "D",
       x = "",
       y = "Mean WFSD") +
  theme_paper()

# 4개 패널을 2x2 grid로 조합
fig1 <- plot_grid(pA, pB, pC, pD,
                  ncol = 2, nrow = 2,
                  align = "hv",
                  rel_widths = c(1, 1),
                  rel_heights = c(1, 1))

# 고해상도 PDF로 저장
ggsave("Figure1_WFSD.pdf", fig1, width = 8, height = 7, dpi = 300)

이 코드의 핵심은:

공통 theme 함수 (theme_paper())로 모든 패널의 스타일을 통일
일관된 색상 팔레트 사용
script 한 번으로 전체 Figure 생성 — 수정이 필요하면 코드만 고치면 됨

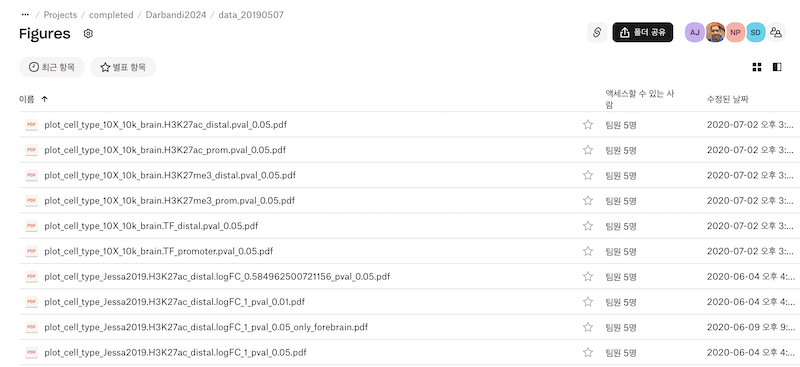

믿거나 말거나, 아래는 우리가 사용한 작업 폴더인데, 여기엔 수천개의 plot이 들어있다. 손으로 작업할 수 없다. 컴퓨터가 하게 하라.

Many May plots

Figure는 자주, 여러번 수정할 수 있다.

Figure를 한 번 그리고 끝나는 것이 아니다. 논문을 쓰는 과정은 곧 Figure를 수정하는 과정이다.

분석 결과가 업데이트되면? → Figure를 다시 그린다.
패널 순서가 어색하면? → 재배열한다.
지도교수가 피드백을 주면? → 즉시 반영한다.

이 과정이 매일 반복된다. 그래서 script 기반으로 작업하는 것이 중요하다. PowerPoint에서 손으로 조합한 Figure는 수정할 때마다 처음부터 다시 만들어야 하지만, script로 만든 Figure는 코드 몇 줄만 바꾸면 된다.

Figure versioning 예시

# Version 1: 초기 draft
ggsave("Figure1_v1_draft.pdf", fig1, width = 8, height = 7)

# Version 2: 색상 수정 후
pA <- pA + scale_color_manual(values = c("#2E8B57", "#FF8C00", "#9370DB"))
ggsave("Figure1_v2_color_revised.pdf", fig1, width = 8, height = 7)

# Version 3: 축 범위 조정 후
pA <- pA + coord_cartesian(xlim = c(30, 90), ylim = c(30, 90))
ggsave("Figure1_v3_axis_adjusted.pdf", fig1, width = 8, height = 7)

# Final version
ggsave("Figure1_final.pdf", fig1, width = 8, height = 7)

Figure를 매일 수정하면서, 논문의 논리가 점점 명확해진다. 처음에는 보이지 않던 문제점이 Figure를 통해 드러나고, 그것을 수정하면서 더 나은 스토리를 만들어간다.

Illustrator를 사용한 추가 편집

R 스크립트로 Figure의 기본 구조를 완성했다면, 최종 단계는 Adobe Illustrator를 사용한 세밀한 편집이다. Illustrator는 벡터 기반 편집 도구로, 출판용 고품질 Figure를 만드는 데 필수적이다.

1. 텍스트 통일

Select > Object > Text Objects를 사용해 모든 텍스트를 선택한다
폰트 크기를 통일한다 (보통 8-10pt)
저널 가이드라인에서 권장하는 폰트 크기가 명시되어 있다면 이를 따른다
폰트는 Arial 또는 Helvetica 사용
축 제목, 범례, panel label 모두 일관되게 유지한다

텍스트 크기와 가독성: 원고를 A4로 출력했을 때 글자가 충분히 읽을 수 있어야 한다. Figure를 작성하는 여러분은 대부분 20-30대의 좋은 시력을 가졌지만, 동료 평가를 하는 심사자는 노안이 있거나 작은 노트북 화면으로 Figure를 볼 수 있다. 따라서 불필요한 여백을 줄이고 공간을 최대한 활용하여 글자를 충분히 크게 표현하자.

2. 색상 통일

같은 의미를 가진 요소는 같은 색상을 사용한다
예: dnPTV는 항상 빨간색, dnMIS는 주황색, non-carrier는 초록색
Color picker를 사용해 RGB 값을 정확히 맞춘다
자주 사용하는 색상은 Swatch 패널에 저장하면 편리하다
같은 그룹을 표현할 때 미리 색상을 지정해두자

3. 정렬과 여백

패널 간 여백을 균등하게 배치한다
Align 패널을 사용해 객체들을 정확히 정렬한다
텍스트 정렬 시: 텍스트를 선택한 후 좌우 정렬 옵션을 선택하고, 여러 텍스트 객체를 동시에 선택하여 한 번에 정렬할 수 있다
Panel label (A, B, C, D)의 위치를 일관되게 유지한다

4. 파일 저장

작업 파일은 .ai 형식으로 저장한다 (수정 가능)
최종 제출용은 .pdf 또는 .tiff 형식으로 export한다
해상도는 최소 300 dpi, 가능하면 600 dpi를 유지한다
색상 모드는 RGB (온라인용) 또는 CMYK (인쇄용)로 저널 규정에 따라 선택한다

실전 팁

Panel label 배치: 각 패널의 왼쪽 상단에 “A”, “B”, “C”, “D”를 배치한다. 폰트는 가능하면, Arial, 12pt. 제목은 Bold로. Text는 main, axis, label 간의 규칙이 있어야 한다. 색상은 당연히 검은색 (ggplot은 기본값으로 회색을 주기도 한다). 여백은 패널 테두리에서 5mm 안쪽. 단 여백은 완전히 감각적인 부분이라, 자주 그려봐야 한다.

단일세포 분석 데이터 처리: UMAP 플롯과 같은 단일세포 분석 결과는 수천, 수만 개의 점들이 벡터로 저장되어 있어 Illustrator에서 파일을 열고 작업하기 매우 어렵다. 이런 경우 UMAP을 래스터화(rasterize)하거나 고해상도 이미지 파일(PNG, TIFF)로 변환하여 삽입하는 것이 효율적이다.

Figure 저장 방법: R에서는 ggsave() 함수를 사용하여 저장한다. PDF로 저장할 때 주의: 글자가 개별 문자로 저장되지 않고 단어 단위로 저장되어야 한다. 단어/문장이 하나의 객체로 저장되어야 Illustrator에서 편집이 용이하다.

권장 저장 형식: ggsave("figure1.pdf", width = 8, height = 6, device = cairo_pdf) -> “cairo_pdf” 이 옵션이 단어를 객체로 만든다.

색상 통일 체크리스트:

같은 그룹은 같은 색상 사용
색맹 친화적 색상 팔레트 필수 사용 (ColorBrewer, viridis 패키지 권장)
흑백 인쇄 시에도 구분 가능한지 확인
색각 이상 시뮬레이터로 검증 (예: Coblis, Color Oracle)

심미적 감각 기르기: Figure 작성시 심미적인 부분은 매우 중요하다. 그러나 이것은 후천적으로 학습하기 어렵다. 우리 연구실에 미술관을 매주 가는 학생의 심미적 능력을 보고,, 나는 매일 놀린다… 이건 학습으로 잘 되지 않구나… 그래서 논문을 읽다가 예쁜 그림이 나오면, 저장하고 수집하면 좋다.

동료 피드백의 중요성: 그림을 그리면 상대방에게 보여주고, 서로 감상회를 하는 것도 좋다. 종종 “나는 당신의 감성을 이해할 수 없어…”라는 경우가 있다.

여러개의 객체를 일러스트레이터에서 편집하기: 객체를 선택하고, Select>Same>Appearance를 선택한다. 그러면 같은 객체가 선택된다.

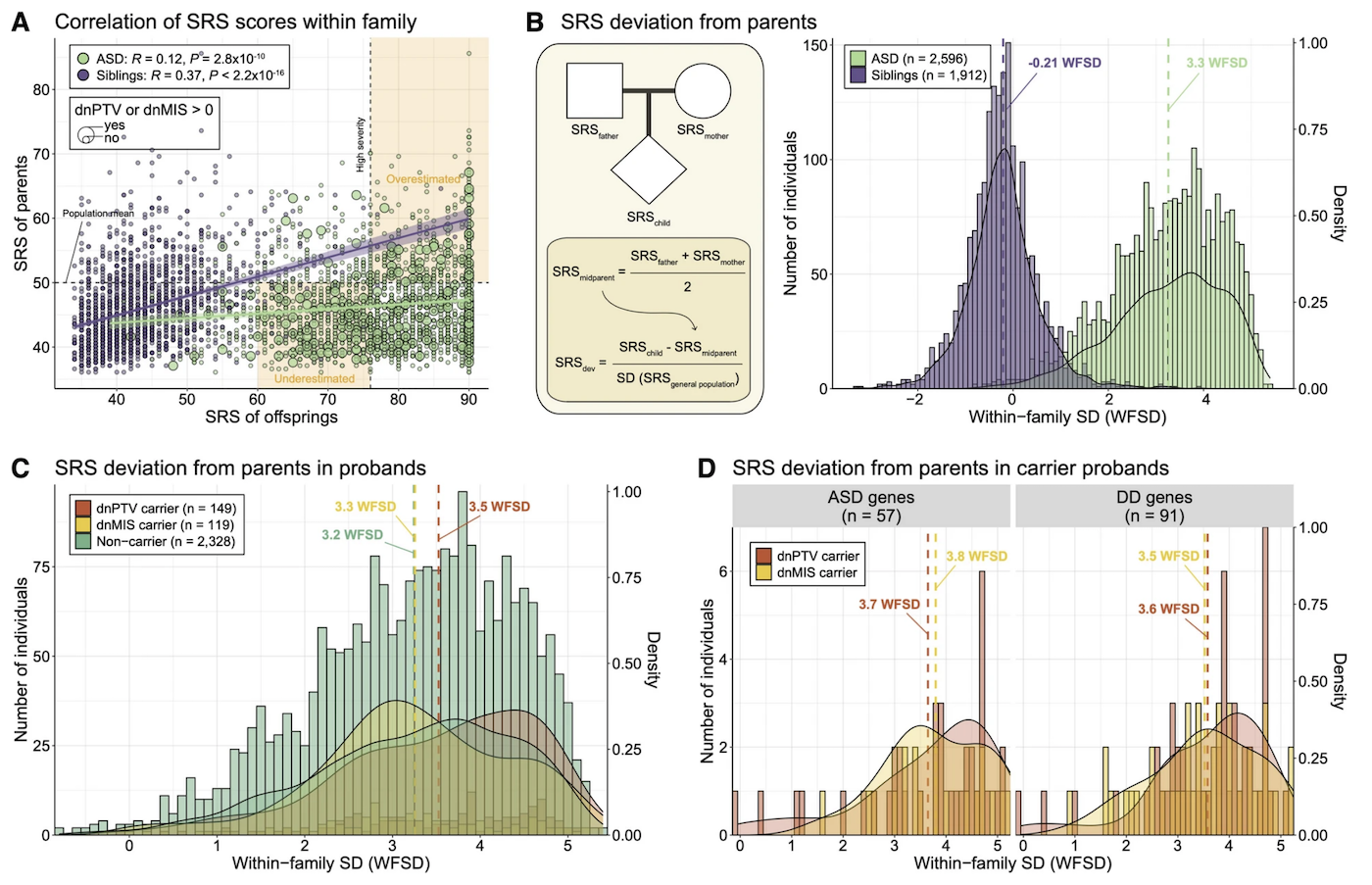

Figure 1. Intrafamilial deviation of social responsive scale from parents.
A) Correlation of social responsiveness scale (SRS) T-scores between offspring
and parents within families. The effect of de novo variants (DNVs) may be
underestimated when the offspring exhibit milder SRS severity but their parents
have lower-than-average SRS. B) Calculation of within-family standard deviation
(WFSD) for SRS in offspring from parents. WFSD is calculated by subtracting
the mean parental SRS T-score from the offspring's score and dividing by the
general population SD. C) SRS deviation distributions among genetic subgroups
in ASD cases, showing greater deviations in carriers of de novo protein-truncating
variant (dnPTV) and missense (dnMIS). D) SRS deviations stratified by gene
category: ASD-/DD-associated genes.

Figure Legend 작성 원칙

1. 첫 문장은 Figure 전체의 메시지 (Bold)

”Figure 1. Intrafamilial deviation of social responsive scale from parents.”
이 문장은 Figure가 전달하는 핵심 메시지를 간결하게 요약한다
Bold 처리하여 Figure 번호와 제목을 명확히 구분한다

2. 각 패널 설명은 알파벳 순서로

패널 순서는 좌에서 우로, 상에서 하로 읽는다
(A) Panel A의 내용…
(B) Panel B의 내용…
각 패널이 보여주는 데이터, 분석 방법, 주요 결과를 설명한다

3. 현재형 시제 사용

Results 섹션은 과거형을 사용하지만, Figure Legend는 현재형을 사용한다
✅ “WFSD is calculated by…”
❌ “WFSD was calculated by…”
Figure는 현재 독자가 보고 있는 객관적 정보이므로 현재형으로 기술한다

4. 약어는 처음 나올 때 정의

“social responsiveness scale (SRS)”
“within-family standard deviation (WFSD)”
본문에서 이미 정의했더라도 Figure Legend에서 처음 나올 때는 다시 정의한다

5. 통계 정보 포함 (필요시)

“Error bars represent standard error of the mean.”
“P < 0.05, P < 0.01 (Student’s t-test)”
”*P < 0.05, **P < 0.01, ***P < 0.001”
사용된 통계 검정 방법과 유의수준 기호의 의미를 명시한다

6. 샘플 크기 명시 (중요한 경우)

“n = 50 per group”
“Error bars represent SEM from three independent experiments”
